Energy capacity ≠ підтверджена usable energy
Якщо виробник не публікує usable energy або DoD, ЕнергоАтлас не переводить паспортну capacity у гарантований AC-runtime. Спочатку потрібна підтверджена енергетична база.
Обладнання · LiFePO4 · HV · перевірено за даними виробника

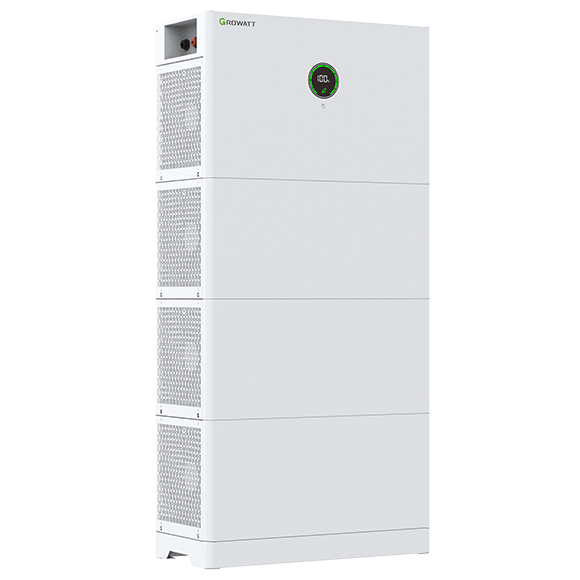

Growatt APX 20.0M-S3
Високовольтна HV LiFePO4-система на 20 кВт·год із номінальною напругою 750 В. Тут зібрані параметри для підбору сумісного інвертора, оцінки потужності та автономності.
HV20 кВт·год750 В10 кВт max · 22.73 А maxIP66
Ключові характеристики
АрхітектураHV · батарейний стек
ХіміяLiFePO4
Номінальна енергія20 кВт·год
Energy capacity · не підтверджено як usable20 кВт·год
Примітка до енергетичного значенняGrowatt datasheet 202607 публікує 20 кВт·год як energy capacity, але не окремий usable-energy kWh рядок або DoD; у каталозі не застосовуємо невідомий додатковий DoD-штраф і позначаємо значення як паспортну energy capacity для sizing.
Номінальна напруга750 В
Робочий діапазон660–980 В у трифазній системі
Рекомендований DoDокремий DoD у використаному datasheet 202607 не заявлений
Максимальний струм22.73 А
Піковий струм31.82 А · до 10 с на рівні master module
Макс. потужність заряджання та розряджання10 кВт
Захист корпусуIP66
Ресурскількість циклів у datasheet 202607 не заявлена
КомунікаціяCAN / RS485
Монтаж1× APX 5.0M-B3 master + 3× APX 5.0P-B3 battery modules; підлогове рекомендовано, настінне допускається за вимогами виробника
МасштабуванняAPX HV Battery 2.0 для MOD-HU: 1 master + 0–5 battery modules, 5–30 кВт·год; APX 20.0M-S3 = 1 master + 3 battery modules
Габарити590 × 1220 × 255 мм
Маса188.2 кг
Гарантія10 років
Як інтерпретуємо енергетичне значення
Growatt datasheet 202607 публікує 20 кВт·год як energy capacity, але не окремий usable-energy kWh рядок або DoD; у каталозі не застосовуємо невідомий додатковий DoD-штраф і позначаємо значення як паспортну energy capacity для sizing.
Growatt APX datasheet 202607 публікує Energy capacity, але не окремий usable-energy kWh або DoD. Тому це значення не використовуємо для автоматичного AC-runtime як підтверджену usable energy.
На що звернути увагу
10 кВт max · 22.73 А max — кілька паспортних меж
Виробник публікує і максимальну потужність, і максимальний струм. Вони описують різні межі однієї системи, тому checker і battery-bank sizing перевіряють обидві, а не вибирають зручнішу.
HV: інвертор має бути того самого класу
HV-стек на сотні вольт не можна підключати до 40–60-вольтового LV-входу.
Протокол і firmware важливіші за напис CAN/RS485
Потрібно підтвердити конкретний BMS-протокол, firmware і модель у compatibility list виробника інвертора.
Інвертори з відповідним класом напруги в нашому каталозі
Спочатку відсіюємо за LV/HV та робочим діапазоном. Позначка «офіційно» може походити з catalog compatibility або окремого manufacturer pair-profile; для інших пар потрібна окрема перевірка протоколу й firmware.
Офіційно: Growatt MOD 10KTL3-HU · HV · 10 кВт · battery 600–980 В · 10 кВт APX у three-phase →Huawei SUN2000-10K-MAP0 · HV · 10 кВт · battery 600–980 В →
Growatt MOD 10KTL3-HU · 10 кВт APX у three-phase
Growatt MOD 10KTL3-HU прямо вказує APX 5.0–30.0M-S3 серед сумісних батарей. APX 20.0M-S3 у three-phase конфігурації має 10 кВт max charge/discharge power, тоді як APX 10.0M-S3 — 5 кВт. Для повного 10-кВт battery-only сценарію APX 20.0M-S3 тому принципово відрізняється від 10-кВт·год стека, навіть за офіційної сумісності обох конфігурацій.
Відкрити compatibility source ↗Перевірити з інвертором
Ця батарея вже буде вибрана в checker. Далі виберіть інвертор і перевірте напругу, direct pair power, усі published rated/max power/current limits, full-load voltage, topology портів та pair-specific умови.
Відкрити checker із цією батареєю →Порахувати кількість таких батарей
Battery-bank sizing перевірить direct pair/rated/max power і current, але не дасть зелений sizing за годинами, доки для цієї моделі немає підтвердженої usable energy або DoD.
Відкрити sizing із цією батареєю →Джерело
Growatt APX HV Battery 2.0 APX 5.0–30.0M-S3 official datasheet, 202607. Перевірено ЕнергоАтласом: 29.08.2026.
Відкрити офіційне джерело виробника ↗Сторінка не є рекомендацією купити конкретну модель. Ми показуємо паспортні дані, щоб їх можна було порівнювати за однаковими критеріями.
