SolaX X3-HYB-10.0-P + T-BAT H 11.5 V3: сумісні, але 10 кВт треба рахувати окремо

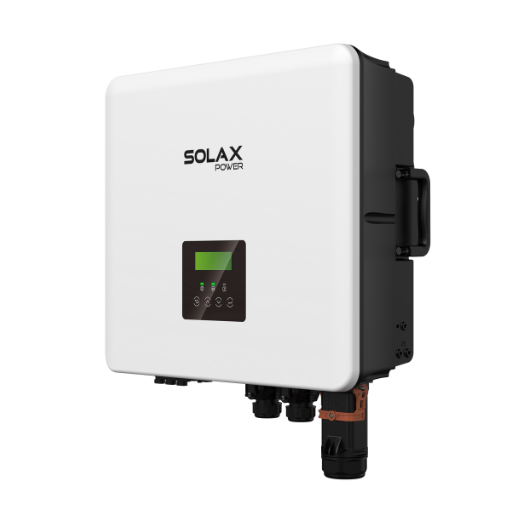

SolaX X3-HYB-10.0-P

Трифазний HV-гібрид на 10 кВт: батарейний діапазон 120–800 В, 3 MPPT по 20 А, рекомендований PV-масив до 20 кВтп, IP66 і EPS до 2× rated power протягом 10 секунд.

Відкрити паспортну картку X3-HYB-10.0-P →

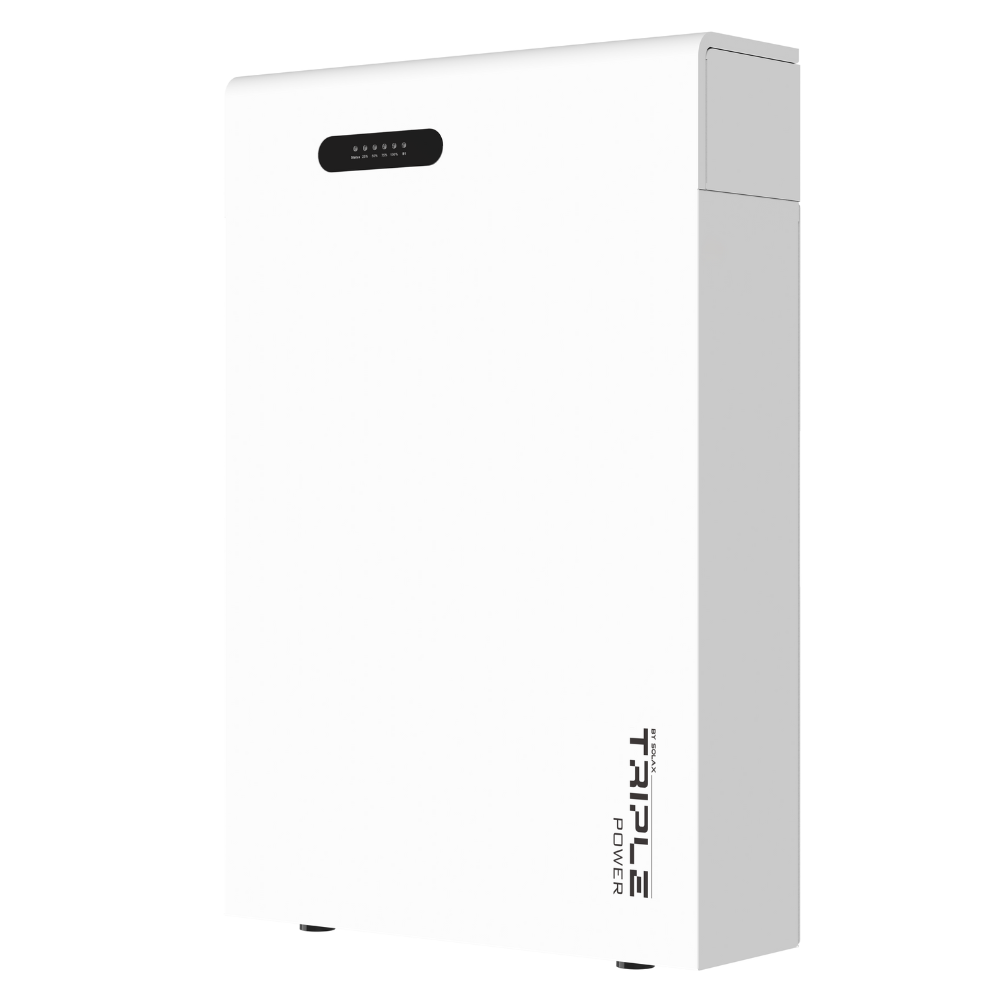

SolaX T-BAT H 11.5 V3

Два T58 V3 модулі: 11,5 кВт·год nominal, 10,9 кВт·год usable, 230,4 В nominal, 200–260 В, 25 А recommended, 35 А max, 5,8 кВт rated та 8,1 кВт max charge/discharge power.

Відкрити паспортну картку T-BAT H 11.5 V3 →

1. За напругою зв’язка проходить

X3-HYB-10.0-P приймає батарею в межах 120–800 В. У T-BAT H 11.5 V3 робочий діапазон 200–260 В, тобто він повністю лежить усередині battery window інвертора.

2. Сумісність підтверджує сам SolaX

В актуальній документації X3-HYB G4 PRO для T-BAT-SYS-HV-5.8 (T58 V3) вказано 2–6 battery modules на кожен battery terminal. T-BAT H 11.5 V3 — це саме мінімальна двомодульна V3-конфігурація: 1×T-BAT H 5.8 V3 із BMS плюс 1×HV11550 V3.

3. Один T-BAT H 11.5 V3 не є 10-кВт батареєю

SolaX публікує для цієї конфігурації 5,8 кВт rated та 8,1 кВт max charge/discharge power. Тому навіть без нашої додаткової оцінки вже видно: один 11,5-кВт·год стек не слід продавати як гарантоване джерело повних 10 кВт від батареї.

Струмова перевірка показує ту саму картину. На нижній напрузі 200 В для 10 кВт AC за редакційного припущення 95% потрібно приблизно 52.6 А. Один стек публікує максимум 35 А.

4. Чому в інвертора одночасно зустрічаються 50 А, 30 А і 25 А

У X3-HYB G4 PRO два battery ports. Паспорт уточнює topology: якщо підключено один battery port — 30 А; якщо один battery bank заведений на обидва порти через 2-in-1 splitter — до 50 А total; якщо два порти працюють з окремими батареями — 25 А на порт.

Для одного T-BAT H 11.5 V3 навіть 2-in-1 не скасовує власну межу батареї 35 А max / 8,1 кВт max. Тобто «інвертор уміє 50 А» не означає, що один конкретний стек може віддати 50 А.

5. Що змінюють два окремі 11,5-кВт·год стеки

Два окремі T-BAT H 11.5 V3, по одному на battery port, дають сумарно 23 кВт·год nominal і дозволяють працювати за паспортною topology 25 А на порт. На номінальній напрузі наша консервативна 95% модель дає приблизно 10.94 кВт AC для 50 А total.

Але на нижній межі 200 В ті самі 50 А дають лише ≈9.50 кВт AC у цій моделі. Тому навіть дві батарейні системи не варто описувати як «10 кВт гарантовано в будь-якій точці SOC». Реальна автоматика, температура та BMS можуть дати додатковий derating.

6. Скільки часу дають 10,9 кВт·год usable

Для попереднього побутового орієнтира беремо паспортні 10,9 кВт·год usable і 92% редакційний коефіцієнт доставки на AC. Виходить приблизно 10.03 кВт·год доступної AC-енергії.

Це енергетичний розрахунок, а не гарантія runtime. Пікові навантаження, standby, температура, резерв SOC і власне споживання системи змінюють результат.

7. Що перевірити перед монтажем

• актуальний user manual X3-HYB G4 PRO і T58 V3 для вашої ревізії;
• чи використовується один port, 2-in-1 або два незалежні battery banks;
• кількість T58 V3 модулів на кожному battery terminal;
• firmware інвертора й BMS та порядок запуску системи;
• реальне backup-навантаження по фазах і пускові струми;
• PV-стрінги за холодним Voc, Vmp, Imp та Isc кожного з трьох MPPT.

95% DC→AC та 92% delivery-to-AC — редакційні припущення ЕнергоАтласу для попередньої оцінки, а не паспортні значення SolaX. Монтаж HV-системи виконується за актуальною документацією виробника та правилами електробезпеки.
