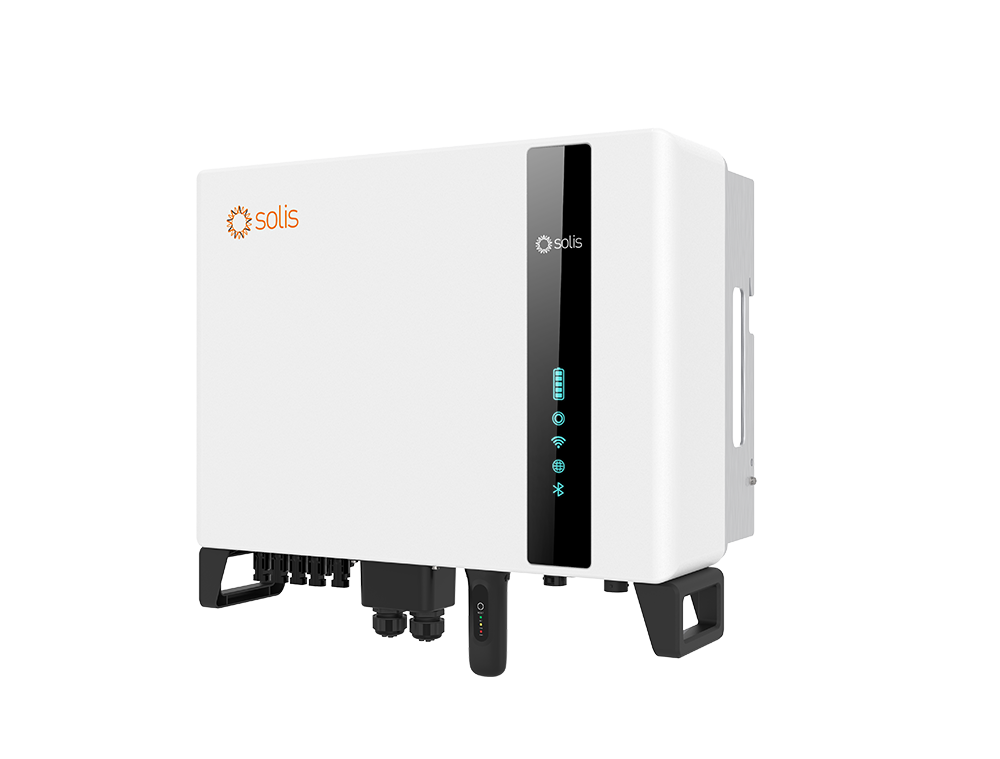

Solis S6-EH3P10K-H-EU
Трифазний HV-гібрид на 10 кВт: батарея 120–600 В, до 50 А, usable PV input до 16 кВт, 4 MPPT, IP66 та до 160% off-grid overload протягом 60 секунд.
Solis + BYD · HV · практична сумісність
Solis S6 10 кВт + BYD HVS 7.7: сумісні, але батарея задає межу потужності
Solis включає BYD Battery-Box Premium HVS/HVM до підтримуваних HV-батарей для цієї серії. Але HVS 7.7 має власні 25 А, тому офіційно сумісна пара не означає 10 кВт battery-only у будь-якій точці SOC.
BYD Battery-Box Premium HVS 7.7
HV-стек на 7,68 кВт·год usable, номінально 307,2 В, робочий діапазон 240–360 В, max current 25 А і 50 А до 3 секунд.
За напругою HVS 7.7 повністю входить у вікно Solis
Інвертор приймає 120–600 В, а HVS 7.7 працює в межах 240–360 В. Це означає, що базовий фільтр по класу HV та робочій напрузі пройдений.
Але 25 А батареї — реальна межа
Для ранньої перевірки використовуємо 95% DC→AC. На мінімальних 240 В для 10 кВт AC потрібно близько 43.9 А. Це нижче 50 А можливості батарейного входу Solis, але значно вище 25 А HVS 7.7.
240 В × 25 А × 95%≈ 5.70 кВт AC
307,2 В × 25 А × 95%≈ 7.30 кВт AC
Струм для 10 кВт AC при 240 В≈ 43.9 А · вище 25 А HVS 7.7
Висновок без спрощень
HVS 7.7 може бути офіційно підтримуваною батареєю для Solis S6, але один конкретний стек HVS 7.7 не слід описувати як джерело повних 10 кВт у всьому робочому діапазоні. Для вищої battery-only потужності треба дивитися більшу конфігурацію HVS/HVM або іншу підтриману батарею — за актуальним compatibility list.
7,68 кВт·год — це про час, а не про 10 кВт потужності
Для орієнтиру ЕнергоАтлас використовує 92% доставки usable energy на AC. Це дає близько 7.1 кВт·год для попереднього планування автономності.
Середнє навантаження 500 Вт≈ 14.1 год
Середнє навантаження 1 кВт≈ 7.1 год
Середнє навантаження 2 кВт≈ 3.5 год
Середнє навантаження 4 кВт≈ 1.8 год
Чотири MPPT — окремий плюс Solis, але стрінг усе одно треба рахувати
У 10-кВт моделі чотири MPPT, кожен із власним струмовим лімітом. Велика кількість трекерів зручна для кількох орієнтацій даху, але не скасовує перевірку холодного Voc, Vmp, Imp та Isc конкретної панелі.
Перевірити Solis + BYD у калькуляторі
Інструмент покаже робочий діапазон, струмову межу HVS 7.7 та консервативну оцінку доступної потужності.
Відкрити батарея ↔ інвертор →Першоджерела
BYD HVS datasheet ↗
Технічні дані Solis — офіційна сторінка й Global Flyer; BYD — офіційний HVS datasheet.
Solis S6-EH3P(3-10)K-H ↗BYD HVS datasheet ↗
95% та 92% — прозорі редакційні припущення для попередньої оцінки, не паспортні характеристики Solis або BYD. Монтаж HV-системи виконується за документацією виробників і вимогами електробезпеки.
